New Product 【RoHS対応】

バタフライバルブ・AXシリーズ

より高性能・長寿命で価格は据置きです

 フランジ内のストッパーを廃止

◇ フランジ内のストッパーを廃止することにより、弁体閉時に発生する衝撃力並びに静止時常

に加わる力が低減されたので、寿命の向上並びにコンダクタンスが向上しました。

 特許機構のダブルシリンダ方式を採用(ニューマチックタイプ)

◇ ダブルエアーシリンダ方式を採用することにより、弁体開時にはエアー推力が倍増し、さらに

エアーダンパー機構により衝撃力は緩和されました。

◆ バイパス流路及びアシスト室をシリンダ内に設けたものがダブルシリンダ方式です。

◇ バイパス流路は弁体開側シリンダ室からアシスト室(弁体閉側シリンダ室のピストン裏側)につな

がっており、その口径は空気供給口の口径より十分に小さくしてあります。

◆ この機構によりアシスト室に十分な空気が供給(排出)される前にピストン運動が始まりますので、

弁体開(閉)時には、アシスト室内の圧力は負(加)圧となり、アシスト室がエアークッションの働き

をして衝撃力を緩和します。

 従来のバタフライバルブと即交換可能並びに同価格

◇ 従来のバタフライバルブと同寸法のため即交換できます。

◆ 価格も従来のバタフライバルブと同じで、コストパフォーマンスに優れています。

<主な仕様>

フランジ形式 JIS・NW・ISO・CF 口径 34~391(mm)
リーク量 1×10-9Pam3/s以下 接ガス部材質 SUS304
使用領域 105~10-6Pa 作動空気圧 0.4~0.6MPa G
ディスクシール バイトンOリング 付 属 品 開閉表示板付
軸シール バイトンOリング2段



※ 開閉表示用マイクロスイッチを標準装備(自動バタフライバルブAXO 型)

※ 本仕様は改良のため、予告なく変更することがあります。

※ 特殊仕様品も製作可能ですからご相談下さい。

本社工場
〒412-0046 静岡県駿御殿場市保土沢1162-1
TEL:0550-80-5200 FAX:0550-80-5205
E-mail fujitech@fujitechnology.co.jp
Home Page http://www.fujitechnology.co.jp/wordpress/wordpress

単位: mm

型式 BV-1AXO BV-2AXO BV-2.5AXO BV-3AXO BV-4AXO BV-6AXO BV-8AXO BV-10AXO BV-14AXO BV-16AXO
商品コード 10905□□ 10907□□ 10908□□ 10909□□ 10910□□ 10911□□ 10912□□ 10913□□ 10915□□ 10916□□
A 20 20 20 20 20 26 40 40 50 65
B 34 52 65 80 102 155 208 257 355 391
C 58 88 105 120 145 190 250 302 402 458
D 90 120 145 160 185 235 300 350 450 520
n—E 4-φ10 4-φ10 4-φ12 4-φ12 8-φ12 8-φ12 8-φ15 12-φ15 12-φ15 12-φ19
F 70 100 120 135 160 210 270 320 420 480
G 32 51 64 79 101 154 206 253 354 391
H 100 130 155 170 195 245 315 375 465 545
J 55 70 83 90 103 128 165 200 240 285
K 40 70 85 100 120 175 225 275 380 430
L 170 170 200 200 200 270 350 380 584 584
M 5 5 5 5 5 5 8 8 8 8
N 40 40 47 47 47 70 93 105 136 136
P V40 V70 V85 V100 V120 V175 V225 V275 V380 V430
Q 56 56 61 61 61 79 108 123 185 185
R 18 18 20 20 20 22 23 23 37 37
S Rp1/8 Rp1/8 Rp1/8 Rp1/8 Rp1/8 Rc1/4 Rc1/4 Rc1/4 Rc1/4 Rc1/4
基準価格 \ 80,000 90,000 100,000 110,000 140,000 175,000 300,000 360,000 600,000 1,000,000

BV-JIS-AXO  シリーズ寸法図

注1.上記は、旧JIS B2290 真空装置用フランジに準拠したフランジです。

※本仕様は改良のため、予告なく変更することがあります。

974-0025-2










単位: mm

型式 BV-NW40AXO BV-NW50AXO BV-NW63AXO BV-NW80AXO BV-NW100AXO BV-NW160AXO
商品コード 10924□□ 10925□□ 10926□□ 10927□□ 10928□□ 10930□□
A 40 40 40 60 60 66
B 34 52 65 80 102 155
C 55 75 87 114 134 190
D 0 25 56 44 78 143
E 85 109 129 150 176 224.5
F 55 70 83 90 103 127.5
G 170 170 200 200 200 270
H 40 40 47 47 47 70
J 56 56 61 61 61 79
K 18 18 19.5 20 20 22
S Rp1/8 Rp1/8 Rp1/8 Rp1/8 Rp1/8 Rc1/4
基準価格 \ 95,000 105,000 120,000 130,000 160,000 200,000

BV-NW-AXO シリーズ寸法図



注1.取付は弊社マルチクランプを御使用下さい。弊社以外のクランプを使用の場合には、クランプの形状によりバルブが取付かない場合があります。

※本仕様は改良のため、予告なく変更することがあります。

974-0027-2







単位: mm

型式 BV-ISO40AXO BV-ISO50AXO  BV-ISO63AXO  BV-ISO80AXO BV-ISO100AXO BV-ISO160AXO BV-ISO200AXO BV-ISO250AXO
商品コード 10965□□ 10966□□ 10967□□ 10967□□ 10968□□ 10970□□ 10971□□ 10972□□
A 30 30 30 30 30 50 50 50
B 34 52 65 80 102 155 208 257
C 100 110 130 145 165 225 285 335
D 120 120 145 160 185 235 300 350
n—E 4-φ7 4-φ9 4-φ9 8-φ9 8-φ9 8-φ11 12-φ11 12-φ11
F 80 90 110 125 145 200 260 310
G 20 45 59 74 97 144 199 249
H 130 130 155 170 195 245 315 375
J 70 70 83 90 103 128 165 200
L 170 170 200 200 200 270 350 380
N 40 40 47 47 47 70 93 105
Q 56 56 61 61 61 79 108 123
R 18 18 20 20 20 22 23 23
S Rp1/8 Rp1/8 Rp1/8 Rp1/8 Rp1/8 Rc1/4 Rc1/4 Rc1/4
基準価格 \ 88,000 99,000 110,000 121,000 154,000 193,000 330,000 396,000

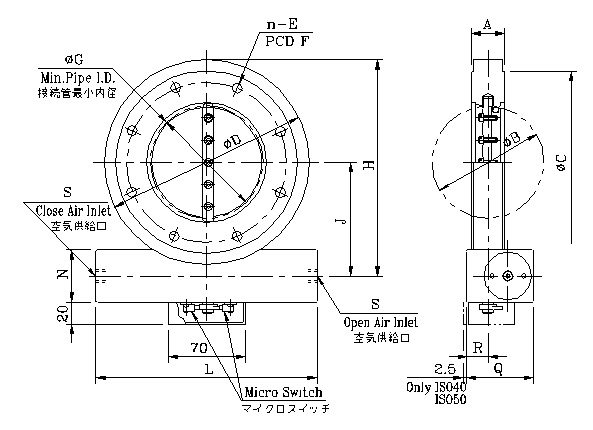

BV-ISO-AXO シリーズ寸法図

注1.上記は、ISO 1609 Vacuum technology-Flange dimensionsに準拠したフランジです。

※本仕様は改良のため、予告なく変更することがあります。

984-0143-2






 単位: mm

型式 BV-CF40AXO BV-CF63AXO BV-CF100AXO BV-CF160AXO BV-CF200AXO BV-CF250AXO
商品コード 10940□□ 10942□□ 10944□□ 10945□□ 10947□□ 10948□□
A 30 30 30 50 50 50
B 34 52 102 155 208 257
C 69.4 113.5 151.6 202.4 253.2 305.0
D 90 120 185 235 300 350
n-E 6-M6 8-M8 16-M8 20-M8 24-M8 32-M8
F 58.7 92.1 130.2 181 231.8 284
G 20 45 97 144 199 249
H 100 130 195 245 315 375
J 55 70 103 128 165 200
L 170 170 200 270 350 380
N 40 40 47 70 93 105
Q 56 56 61 79 93 105
R 18 18 20 22 23 23
S Rp1/8 Rp1/8 Rp1/8 Rc1/4 Rc1/4 Rc1/4
基準価格 \ 88,000 99,000 154,000 193,000 330,000 396,000

BV-CF-AXO シリーズ寸法図



注1.上記は、ISO 3669 Vacuum technology-Bakabule flanges-Dimensionsに準拠したフランジです。

注2.CF40には、漏れ探し溝はありません。

※本仕様は改良のため、予告なく変更することがあります。

984-0107-1











単位: mm

型式 SBVM-1AX SBVM-2AX SBVM-2.5AX SBVM-3AX SBVM-4AX SBVM-6AX SBVM-8AX SBVM-10AX
商品コード 10605□□ 10607□□ 10608□□ 10609□□ 10610□□ 10611□□ 10612□□ 10613□□
A 20 20 20 20 20 26 40 40
B 34 52 65 80 102 155 208 257
C 58 88 105 120 145 190 250 302
D 90 120 145 160 185 235 300 350
n—E 4-φ10 4-φ10 4-φ12 4-φ12 8-φ12 8-φ12 8-φ15 12-φ15
F 70 100 120 135 160 210 270 320
G 32 51 64 79 101 154 206 253
H 104 134 159 181 206 256 326 376
I 59 74 86.5 101 113.5 138.5 176 201
J 85 100 112 124 136 172 222 263
K 80 80 95 90 130 150 144 144
L 157 157 157 178 198 235 294 294
M 40 70 85 100 120 175 225 275
N 5 5 5 5 5 5 8 8
P V40 V70 V85 V100 V120 V175 V225 V275
R 20 20 20 27.5 27.5 35 35 35
S 16 16 16 16 16 20 25 25
基準価格 \ 80,000 90,000 100,000 115,000 145,000 180,000 290,000 350,000

SBVM-JIS-AX シリーズ寸法図

注1.上記は、旧JIS B2290 真空装置用フランジに準拠したフランジです。

※本仕様は改良のため、予告なく変更することがあります。

964-0298-1










 単位: mm

型式 SBVM-NW40AX SBVM-NW50AX SBVM-NW63AX SBVM-NW80AX SBVM-NW100AX
商品コード 10624□□ 10625□□ 10626□□ 10627□□ 10628□□
A 40 40 40 60 60
B 34 52 65 80 102
D 55 75 87 114 134
G 0 25 56 44 78
H 89 113 132.5 161 186.5
I 59 74 86.5 101 113.5
J 85 100 112 124 136
K 80 80 95 90 130
L 157 157 157 178 198
R 20 20 20 27.5 27.5
S 16 16 16 16 16
基準価格 \ 95,000 105,000 120,000 135,000 165,000

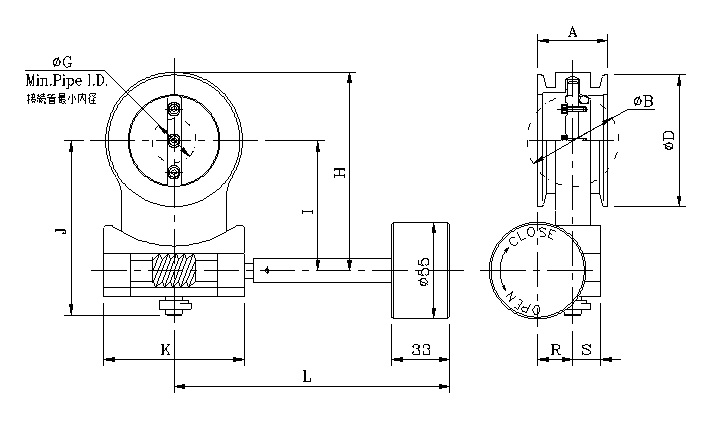

 SBVM-NW-AX  シリーズ寸法図

 注1. 取付は弊社マルチクランプを御使用下さい。弊社以外のクランプを使用の場合には、クランプの形状によりバルブが取付かない場合があります。

 ※本仕様は改良のため、予告なく変更することがあります。

964-0299-1










単位: mm

型式 SBVM-ISO40AX SBVM-ISO50AX SBVM-ISO63AX SBVM-ISO80AX SBVM-ISO100AX SBVM-ISO160AX SBVM-ISO200AX SBVM-ISO250AX
商品コード 10665□□ 10666□□ 10667□□ 10667□□ 10668□□ 10670□□ 10671□□ 10672□□
A 30 30 30 30 30 50 50 50
B 34 52 65 80 102 155 208 257
C 100 110 130 145 165 225 285 335
D 120 120 145 160 185 235 300 350
n—E 4-φ7 4-φ9 4-φ9 8-φ9 8-φ9 8-φ11 12-φ11 12-φ11
F 80 90 110 125 145 200 260 310
G 20 45 59 74 97 144 199 249
H 134 134 159 181 206 256 326 376
J 74 74 86.5 101 113.5 138.5 176 201
L 157 157 157 178 198 235 294 294
N 20 20 20 27.5 27.5 35 35 35
R 16 16 16 16 16 20 25 25
基準価格 \ 88,000 99,000 110,000 121,000 154,000 193,000 330,000 396,000

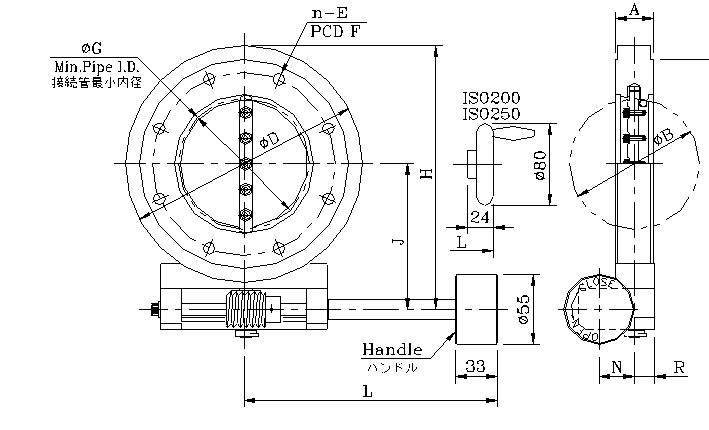

SBVM-ISO-AX  シリーズ寸法図

注1.上記は、ISO 1609 Vacuum technology-Flange dimensionsに準拠したフランジです。

※本仕様は改良のため、予告なく変更することがあります。

984-0144-1










単位: mm

型式 SBVM-CF40AX SBVM-CF63AX SBVM-CF100AX SBVM-CF160AX SBVM-CF200AX SBVM-CF250AX
商品コード 10640□□ 10642□□ 10644□□ 10645□□ 10647□□ 10648□□
A 30 30 30 50 50 50
B 34 52 102 155 208 257
C 69.4 113.5 151.6 202.4 253.2 305.0
D 90 120 185 235 300 350
n-E 6-M6 8-M8 16-M8 20-M8 24-M8 32-M8
F 58.7 92.1 130.2 181 231.8 284
G 20 45 97 144 199 249
H 104 134 206 256 326 376
J 59 74 113.5 138.5 176 201
L 157 157 198 235 294 294
N 20 20 27.5 35 35 35
R 16 16 16 20 25 25
基準価格 \ 88,000 99,000 154,000 193,000 330,000 396,000

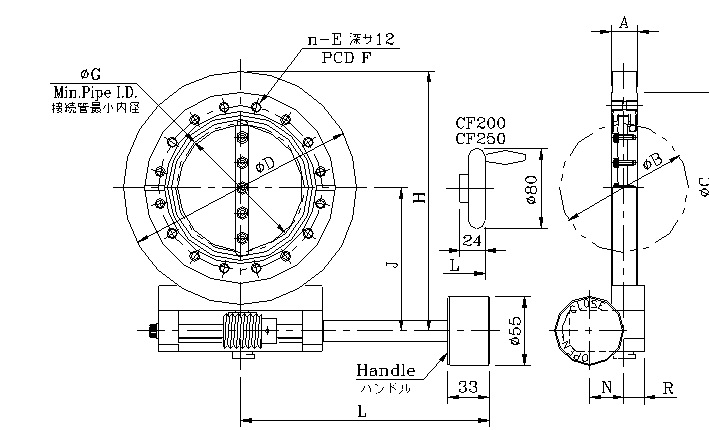

SBVM-CF-AX  シリーズ寸法図

注1.上記は、ISO 3669 Vacuum technology-Bakabule flanges-Dimensionsに準拠したフランジです。

注2.CF40には、漏れ探し溝はありません。

※本仕様は改良のため、予告なく変更することがあります。

984-0108-1










単位: mm

型式 BVM-1AX BVM-2AX BVM-2.5AX BVM-3AX BVM-4AX BVM-6AX
商品コード 10405□□ 10407□□ 10408□□ 10409□□ 10410□□ 10411□□
A 20 20 20 20 20 26
B 34 52 65 80 102 155
C 58 88 105 120 145 190
D 90 120 145 160 185 235
n-E 4-φ10 4-φ10 4-φ12 4-φ12 8-φ12 8-φ12
F 70 100 120 135 160 210
G 32 51 64 79 101 154
H 151 181 206 222 247 293
I 77 92 104.5 113 125.5 154.5
J 90 105 117.5 125 138 197
K 80 80 85 88 114 145
L 62 62 62 62 62 115
M 40 70 85 100 120 175
N 5 5 5 5 5 5
P V40 V70 V85 V100 V120 V175
Q 25 25 25 25 25 30
R 15 15 15 15 15 14
基準価格 \ 70,000 80,000 90,000 95,000 115,000 160,000

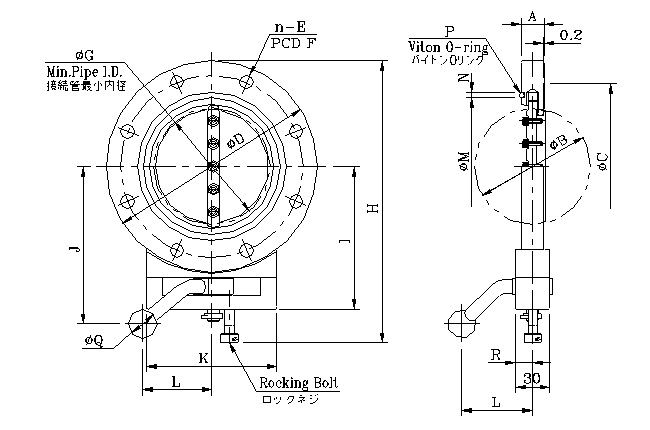

BVM-JIS-AX  シリーズ寸法図

注1.上記は、旧JIS B2290 真空装置用フランジに準拠したフランジです。

※本仕様は改良のため、予告なく変更することがあります。

 964-0296-1










単位: mm

型式 BVM-NW40AX BVM-NW50AX BVM-NW63AX BVM-NW80AX BVM-NW100AX
商品コード 10424□□ 10425□□ 10426□□ 10427□□ 10428□□
A 40 40 40 60 60
B 34 52 65 80 102
D 55 75 87 114 134
G 0 25 56 44 78
H 136 160 179.5 202 227.5
I 77 92 104.5 113 125.5
J 90 105 117 125 138
K 80 80 85 88 114
基準価格 \ 85,000 95,000 110,000 115,000 135,000

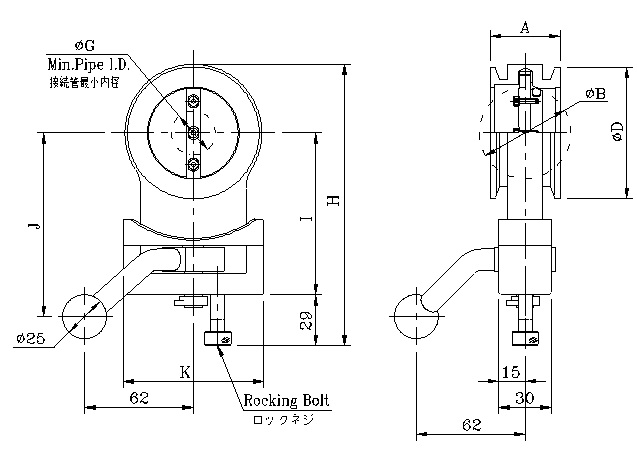

BVM-NW-AX  シリーズ寸法図

注1. 取付は弊社マルチクランプを御使用下さい。弊社以外のクランプを使用の場合は、クランプの形状によりバルブが取付かない場合があります。

※本仕様は改良のため、予告なく変更することがあります。

964-0297-1
