ニューマチック・コンパクトゲートバルブ

EX-XO シリーズ

当社オリジナルの駆動方式により、コンパクトでコストパフォーマンスに優れております。

【 特 長 】

◇ ダブルシリンダー方式を採用し、よりコンパクト・軽量化されました。

さらにエアークッション効果により開閉はスムーズです。

◆ 独特のゲート機構は逆圧にも耐え、面間は超薄型です。(カムスプリングは使用していません。)

◆ クリーンルーム内で組立、検査しています。

◇ 価格は、よりお求めやすくなりました。

【 主な仕様 】

標準フランジ JIS ・ ISO ・ CF ・ KF(NW)
口   径 40 ~ 500 (mm)

リーク量

ハウジング

バルブシート



1×10-11 Pa m3/s 以下

1×10-10 Pa m3/s 以下

使用領域 10 ~ 10-6 Pa
主要材質 SUS304
ステムシール バイトンOリング
駆動方式 ニューマチック
作動空気圧 0.4 ~ 0.6 MPa G
開閉表示 マイクロスイッチ付き (開/閉 各位置検出用)

※    本仕様は改良のため、予告なく変更することがあります。

※    特殊仕様品も製作可能ですからご相談ください。

※    口径によっては取付姿勢が限定されます。詳しくは営業までお問い合わせください。

 本社工場

〒412-0046 静岡県御殿場市保土沢1162-1

TEL:0550-80-5200(代)  FAX:0550-80-5205

E-mail fujitech@fujitechnology.co.jp

Home Page http://www.fujitechnology.co.jp/wordpress/wordpress



 単位:mm

口径

80

100

150

200

250

300

350

400

450

500

商品コード

16409□□

16410□□

16411□□

16412□□

16413□□

16414□□

16414□□

16415□□

16415□□

16416□□

形式

EX-

80JIS-XO

EX-

100JIS-XO

EX-

150JIS-XO

EX-

200JIS-XO

EX-

250JIS-XO

EX-

300JIS-XO

EX-

350JIS-XO

EX-

400JIS-XO

EX-

450JIS-XO

EX-

500JIS-XO

A

70

70

80

80

85

85

100

100

150

150

B

80

100

150

200

250

300

350

400

450

500

D

160

185

235

300

350

400

450

520

575

625

n—E

4-M10

8-M10

8-M10

8-M12

12-M12

12-M12

12-M12

12-M16

16-M16

16-M16

F

135

160

210

270

320

370

420

480

535

585

H

311.5

311.5

398.5

541

654

752

916

1023

1170

1280

J

165.5

165.5

207.5

273

327

378

457

507

535

620

L

235

235

235

305

381

381

514

514

632

632

N

79

79

79

107.5

113.5

113.5

129.5

129.5

170

170

Q

98

98

98

126

130

131

138

139

196

196

T

180

180

235

308

380

430

512

560

620

680

U

158

158

210

284

348

402

480

528

582

642

V

60

60

60

60

72

72

80

82

120

120

W

79

79

99

135

165

190

231

255

290

315

重量Kg

11

12

22

42

58

70

110

140

260

310

基準価格 \

280,000

300,000

360,000

565,000

800,000

1,080,000

1,400,000

2,100,000

別途打合せ

別途打合せ

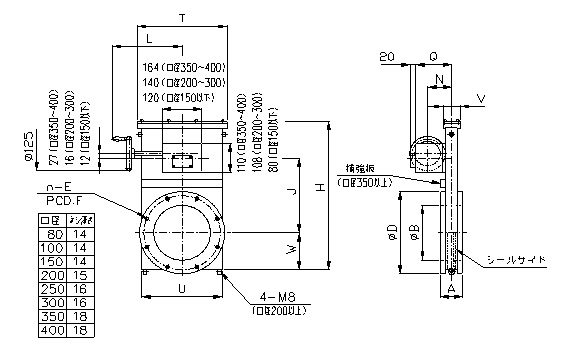

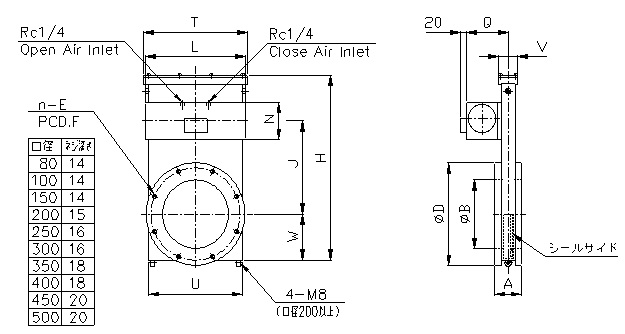

EX-JIS-XO  シリーズ寸法図

※ 本仕様は改良のため、予告なく変更することがあります。

※  口径によっては取付姿勢が限定されます。詳しくは営業までお問い合わせください。

※  バルブ取付用ネジはフランジのネジ深さ以上ネジ込まないように注意してください。

054-0206_1



単位:mm

口径

40

50

65

商品コ-ド

16424□□

16425□□

16426□□

型式

EX-40KF-XO

EX-50KF-XO

EX-63KF-XO

A

40

50

65

B

55

75

87

C

191

228

228

D

118

130.5

130.5

E

40

50

50

F

96

120

120

G

86

111

111

重量(kg)

3.4

4.2

4.5

基準価格(\)

220,000

240,000

260,000

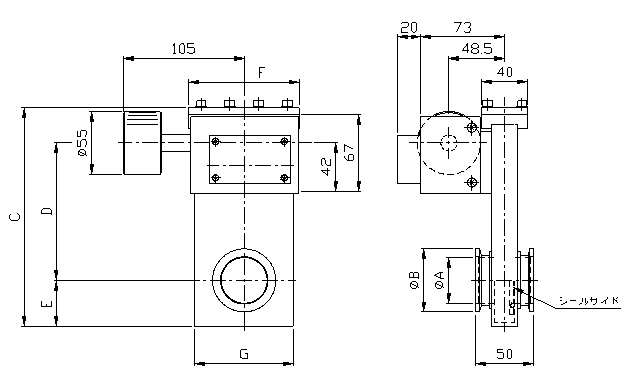

EX-KF-XO シリ-ズ寸法図

※  本仕様は改良のため、予告なく変更することがあります。

054-0215_1



単位:mm

口径

80

100

150

200

250

300

400

500

商品コード

16467□□

16468□□

16470□□

16471□□

16472□□

16473□□

16474□□

16475□□

形式

EX-

80ISO-XO

EX-

100ISO-XO

EX-

150ISO-XO

EX-

200ISO-XO

EX-

250ISO-XO

EX-

300ISO-XO

EX-

400ISO-XO

EX-

500ISO-XO

A

70

70

80

80

85

85

100

150

B

80

100

150

200

250

300

400

501

C

83

102

153

213

261

318

400

501

D

145

165

225

285

335

425

510

610

n—E

8-M8

8-M8

8-M10

12-M10

12-M10

12-M12

16-M12

16-M12

F

125

145

200

260

310

395

480

580

H

311.5

311.5

398.5

541

654

752

1023

1280

J

165.5

165.5

207.5

273

327

378

507

620

L

235

235

235

305

381

381

514

632

N

79

79

79

107.5

113.5

113.5

129.5

170

Q

98

98

98

126

130

131

139

196

T

180

180

235

308

380

430

560

680

U

158

158

210

284

348

402

528

642

V

60

60

60

60

72

72

80

120

W

79

79

99

135

165

190

255

315

重量Kg

11

12

22

40

56

74

137

302

基準価格 \

280,000

300,000

360,000

565,000

800,000

1,080,000

2,100,000

別途打合せ

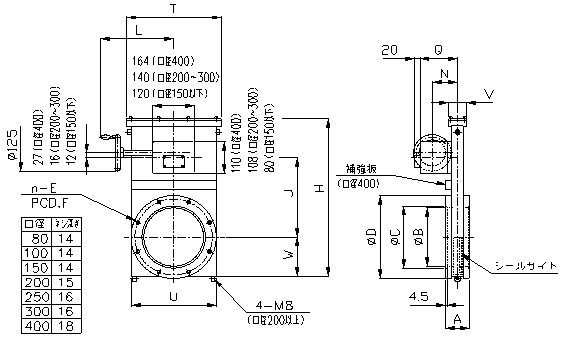

EX-ISO-XO  シリーズ寸法図

※  本仕様は改良のため、予告なく変更することがあります。

※  口径によっては取付姿勢が限定されます。詳しくは営業までお問い合わせください。

※  バルブ取付用ネジはフランジのネジ深さ以上ネジ込まないように注意してください。

054-0207_1



単位:mm

口径

40

65

商品コ-ド

16440□□

16442□□

型式

EX-40CF-XO

EX-63CF-XO

A

40

65

B

69.4

113.5

C

191

228

D

118

130.5

E

40

50

F

96

120

G

86

111

n-H

6-M6

8-M8

PCD.J

58.7

92.1

重量(kg)

3.8

6.5

基準価格(\)

220,000

260,000

EX-CF-XO シリ-ズ寸法図

※  本仕様は改良のため、予告なく変更することがあります。

※  バルブ取付用ネジはフランジのネジ深さ以上ネジ込まないように注意してください。

054-0216_1




単位:mm

口径

70

100

150

200

250

商品コード

16443□□

16444□□

16445□□

16446□□

16447□□

形式

EX-

70CF-XO

EX-

100CF-XO

EX-

150CF-XO

EX-

200CF-XO

EX-

250CF-XO

A

70

70

80

80

100

B

70

100

150

200

250

D

113.5

151.6

202.4

253.2

306

n—E

8-M8

16-M8

20-M8

24-M8

32-M8

F

92.1

130.2

181

231.8

284

H

311.5

311.5

398.5

541

654

J

165.5

165.5

207.5

273

327

L

235

235

235

305

381

N

79

79

79

107.5

113.5

Q

98

98

98

126

130

T

180

180

235

308

380

U

158

158

210

284

348

V

60

60

60

60

72

W

79

79

99

135

165

重量Kg

10

12

21

39

55

基準価格 \

280,000

300,000

360,000

565,000

800,000

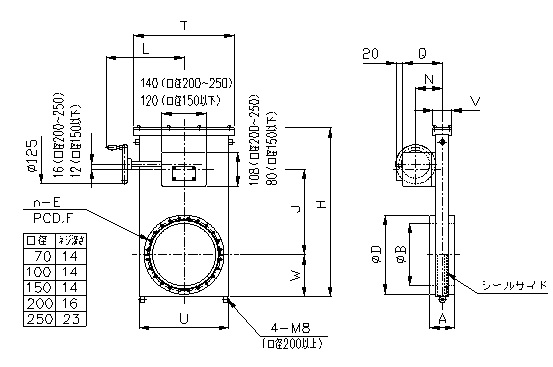

EX-CF-XO  シリーズ寸法図

※  本仕様は改良のため、予告なく変更することがあります。

※  口径によっては取付姿勢が限定されます。詳しくは営業までお問い合わせください。

※  バルブ取付用ネジはフランジのネジ深さ以上ネジ込まないように注意してください。
