マニュアル・コンパクトゲートバルブ EX-03シリーズ

EX-03シリーズ

当社オリジナルの駆動方式により、コンパクトでコストパフォーマンスに優れております。

特長

  • コンパクト・軽量で開閉動作もスムーズです。
  • 独特のゲート機構は逆圧にも耐え、面間は超薄型です。(カムスプリングは使用していません。)
  • クリーンルーム内で組立、検査しています。
  • 価格は、よりお求めやすくなりました。

EX-03シリーズの主な仕様

標準フランジ JIS・ISO・CF・KF(NW)
口径 40~400(mm)
リーク量 ハウジング 1×10⁻¹¹ Pa m³/s 以下
バルブシート 1×10⁻¹⁰ Pa m³/s 以下
使用領域 10~10⁻⁶Pa
主要材質 SUS304
ステムシール バイトンOリング
駆動方式 マニュアル (スロットルハンドル回転)
開閉表示 マイクロスイッチ付き(開/閉 各位置検出用)

※ 特殊仕様品も製作可能ですからご相談ください。
※ 口径によっては取付姿勢が限定されます。詳しくは営業までお問い合わせください。

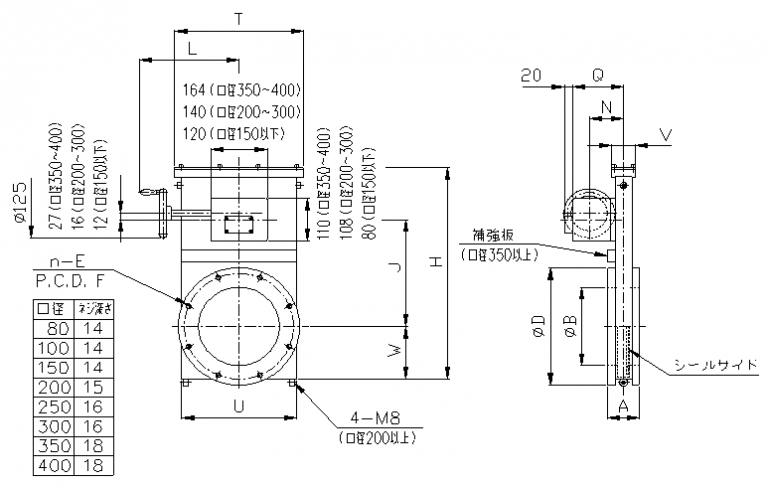

EX-JIS-03 シリーズ寸法図

EX-JIS-03  シリーズ寸法図
単位:mm
形式 EX-80JIS-03 EX-100JIS-03 EX-150JIS-03 EX-200JIS-03 EX-250JIS-03 EX-300JIS-03 EX-350JIS-03 EX-400JIS-03
口径 80 100 150 200 250 300 350 400
商品コード 16509□□ 16510□□ 16511□□ 16512□□ 16513□□ 16514□□ 16514□□ 16515□□
A 70 70 80 80 85 85 100 100
B 80 100 150 200 250 300 350 400
D 160 185 235 300 350 400 450 520
n—E 4-M10 8-M10 8-M10 8-M12 12-M12 12-M12 12-M12 12-M16
F 135 160 210 270 320 370 420 480
H 314.5 314.5 401.5 541 654 752 916 1023
J 166 166 208 273 324 375 449 499
L 185 185 210 245 280 305 362 386
N 71 71 71 85 88 88 97 97
Q 98 98 98 126 129 130 138 139
T 180 180 235 308 380 430 512 560
U 158 158 210 284 348 402 480 528
V 60 60 60 60 72 72 80 80
W 79 79 99 135 165 190 231 255

※ 口径によっては取付姿勢が限定されます。詳しくは営業までお問い合わせください。
※ バルブ取付用ネジはフランジのネジ深さ以上ネジ込まないように注意してください。

本仕様は改良のため、予告なく変更することがあります。

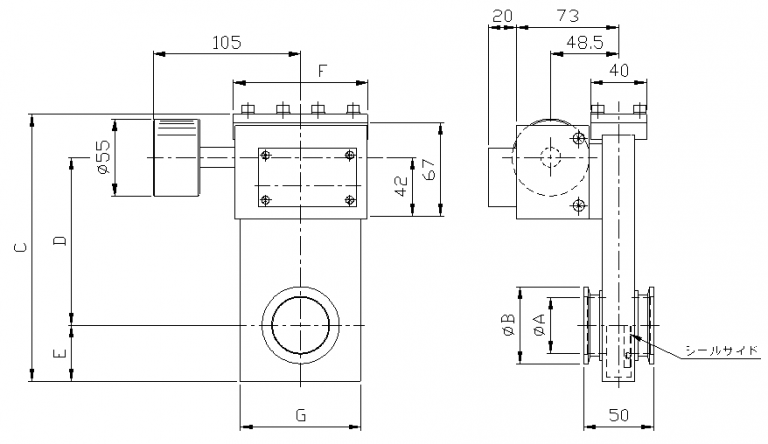

EX-KF-03 シリ-ズ寸法図

EX-KF-03 シリ-ズ寸法図
単位:mm
型式 EX-40KF-03 EX-50KF-03 EX-63KF-03
口径 40 50 65
商品コ-ド 16524□□ 16525□□ 16526□□
A 40 50 65
B 55 75 87
C 191 228 228
D 120 132.5 132.5
E 40 50 50
F 96 120 120
G 86 111 111

本仕様は改良のため、予告なく変更することがあります。

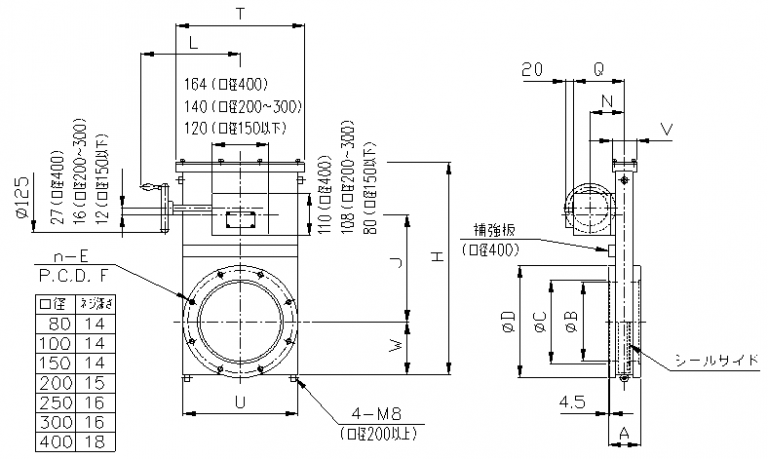

EX-ISO-03 シリーズ寸法図

EX-ISO-03  シリーズ寸法図
単位:mm
形式 EX-80ISO-03 EX-100ISO-03 EX-150ISO-03 EX-200ISO-03 EX-250ISO-03 EX-300ISO-03 EX-400ISO-03
口径 80 100 150 200 250 300 400
商品コード 16567□□ 16568□□ 16570□□ 16571□□ 16572□□ 16573□□ 16574□□
A 70 70 80 80 85 85 100
B 80 100 150 200 250 300 400
C 83 102 153 213 261 318 400
D 145 165 225 285 335 425 510
n—E 8-M8 8-M8 8-M10 12-M10 12-M10 12-M12 16-M12
F 125 145 200 260 310 395 480
H 314.5 314.5 401.5 541 654 752 1023
J 166 166 208 273 324 375 499
L 185 185 210 245 280 305 386
N 71 71 71 85 88 88 97
Q 98 98 98 126 129 130 139
T 180 180 235 308 380 430 560
U 158 158 210 284 348 402 528
V 60 60 60 60 72 72 82
W 79 79 99 135 165 190 255

※ 口径によっては取付姿勢が限定されます。詳しくは営業までお問い合わせください。
※ バルブ取付用ネジはフランジのネジ深さ以上ネジ込まないように注意してください。

本仕様は改良のため、予告なく変更することがあります。

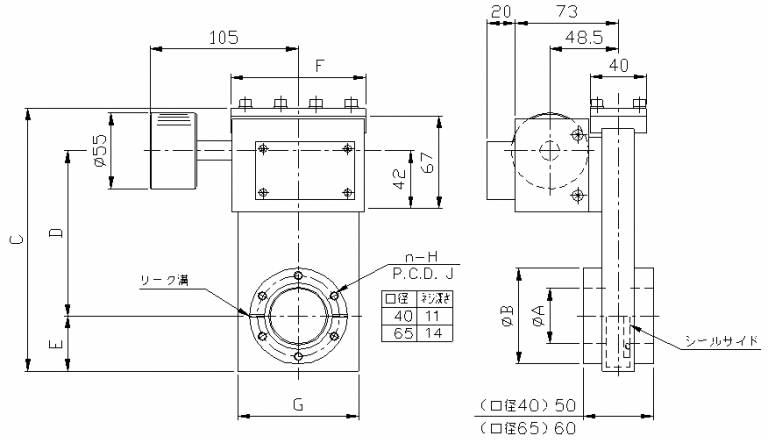

EX-CF-03 シリ-ズ寸法図

EX-CF-03 シリ-ズ寸法図
単位:mm
型式 EX-40CF-03 EX-63CF-03
口径 40 65
商品コ-ド 16540□□ 16542□□
A 40 65
B 69.4 113.5
C 191 228
D 120 132.5
E 40 50
F 96 120
G 86 111
n-H 6-M6 8-M8
PCD.J 58.7 92.1

※ バルブ取付用ネジはフランジのネジ深さ以上ネジ込まないように注意してください。

本仕様は改良のため、予告なく変更することがあります。

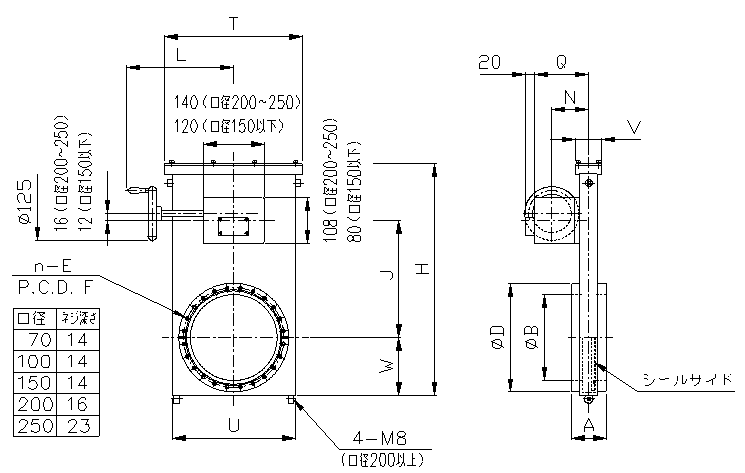

EX-CF-03 シリーズ寸法図

EX-CF-03  シリーズ寸法図
単位:mm
形式 EX-70CF-03 EX-100CF-03 EX-150CF-03 EX-200CF-03 EX-250CF-03
口径 70 100 150 200 250
商品コード 16543□□ 16544□□ 16545□□ 16546□□ 16547□□
A 70 70 80 80 100
B 70 100 150 200 250
D 113.5 151.6 202.4 253.2 306
n—E 8-M8 16-M8 20-M8 24-M8 32-M8
F 92.1 130.2 181 231.8 284
H 314.5 314.5 401.5 541 654
J 166 166 208 273 324
L 185 185 210 245 280
N 71 71 71 85 88
Q 98 98 98 126 129
T 180 180 235 308 380
U 158 158 210 284 348
V 60 60 60 60 72
W 79 79 99 135 165

※ 口径によっては取付姿勢が限定されます。詳しくは営業までお問い合わせください。
※ バルブ取付用ネジはフランジのネジ深さ以上ネジ込まないように注意してください。

本仕様は改良のため、予告なく変更することがあります。
