Ｌ型真空バルブ LBV・LV・LV-10Sシリーズ
Ｌ型真空バルブ
- 規格品として各種の形状のものがあります。
- 真空配管用部品が豊富にそろっています。
LBV・LV・LV-10Sシリーズの主な仕様
| 品 名 | 自動Ｌ型バルブ | 手動Ｌ型バルブ | 小型手動Ｌ型バルブ | |
|---|---|---|---|---|
| 型 式 | ＬＢＶ | ＬＶ | ＬＶ－１０Ｓ | |
| 口 径（ｍｍ） | φ２５ | φ２５ | φ６ | |
| フランジ形状／
開放コンダクタンス（Ｌ／ｓ） |
パイプ（φ２７）／ ６．８ | パイプ（φ１５）／０．２ | ||
| ＪＩＳ／ １．３×１０ | 特型／０．２ | |||
| ＮＷ２５／ １．３×１０ | ＮＷ１０／０．２ | |||
| エアーシリンダー | 単動バネ復帰 | ――― | ――― | |
| ハンドル | ――― | アルミ合金黒色アルマイト | 黒色樹脂成形丸型 | |
| ストローク | １５ | １８ | ４ | |
| リーク量（Ｐａ・ｍ3／ｓ） | １×１０-8以下 | |||
| 使用領域（Ｐａ） | １０5～１０-5 | |||
|
材 質 |
本体 | ＳＵＳ３０４ | ||
| パッキング | 二トリルＯリング | |||
| 軸シール | 二トリルＯリング | |||
| スイッチ | オプション | |||
- 単動バネ復帰のものはノーマルクローズです。
- エアーシリンダーの所要空気圧は0.4～0.6 MPa・G です。
- エアー切換用の電磁弁は３方弁をご使用下さい。
- 真空バルブ用付属品（接続フランジ、マルチクランプ、配管用部品など）が各種取り揃えてありますからご利用下さい。
※本仕様は改良のため、予告なく変更することがあります。

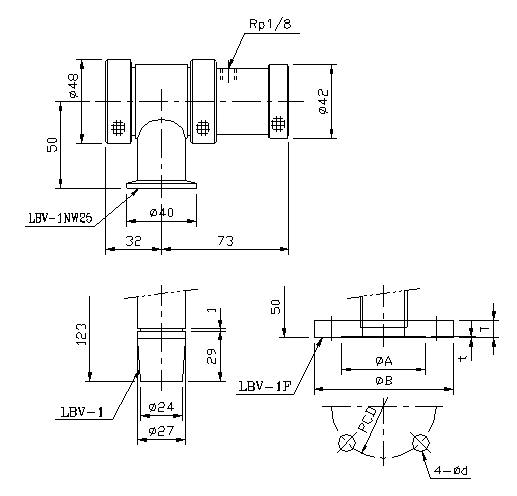

LBV シリーズ
| 単位（ｍｍ） | ||||||
| 型 式 | A | B | PCD | T | t | d |
| LBV-1F50 | 36 | 50 | 42 | 8 | 0.15 | 5 |
| LBV-1F70 | 38 | 70 | 50 | 8 | 0.2 | 10 |
| LBV-1F80 | 48 | 80 | 60 | 10 | 0.2 | 10 |
| LBV-1F90 | 58 | 90 | 70 | 10 | 0.2 | 10 |

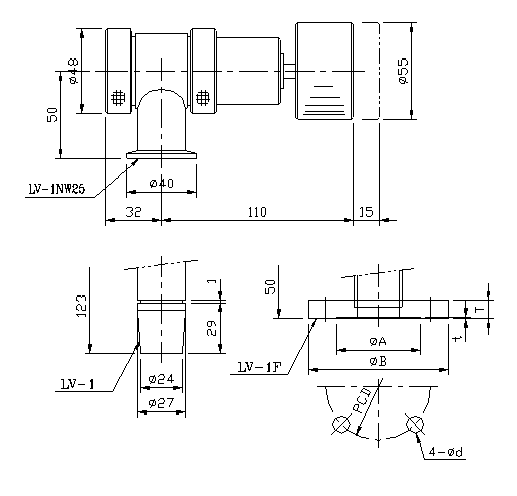

LV シリーズ
| 単位（ｍｍ） | ||||||
| 型 式 | A | B | PCD | T | t | d |
| LV-1F50 | 36 | 50 | 42 | 8 | 0.15 | 5 |
| LV-1F70 | 38 | 70 | 50 | 8 | 0.2 | 10 |
| LV-1F80 | 48 | 80 | 60 | 10 | 0.2 | 10 |
| LV-1F90 | 58 | 90 | 70 | 10 | 0.2 | 10 |

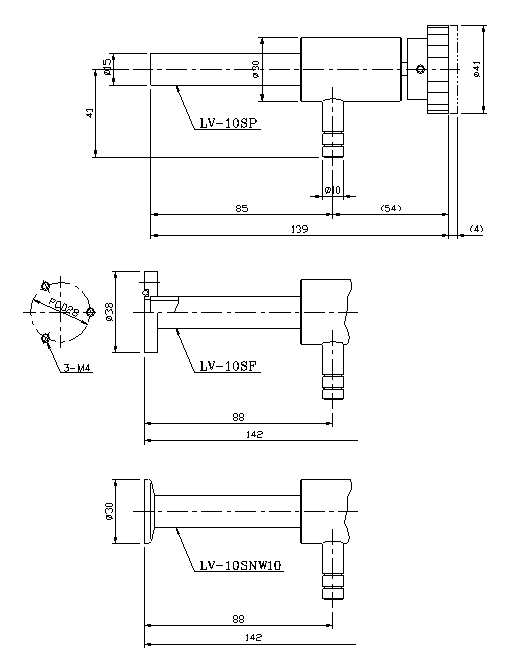

LV-10S シリ－ズ
