マルチクランプ・継手部品関係

マルチクランプを使用してのKF継手部品他も多彩に各種取り揃えております
新型マルチクランプTAタイプは、
従来のTAタイプを全面的に改良した気密性を必要とする
あらゆる配管の接続(KFフランジタイプ接続)に素早く対応出来るメカニカルな継手です。
ラインナップ
■マルチクランプTA
■マルチクランプ用Oリング座
■マルチクランプ用フランジ
■マルチクランプ用ブランクフランジ
■マルチクランプ用ニップル
■マルチクランプ用エルボ
■マルチクランプ用ティー
■マルチクランプ用クロス
■マルチクランプ用ゲージポート
■マルチクランプ用ベローフランジ
■マルチクランプ用フレキシブルチューブ
■マルチクランプ用合フランジ
■マルチクランプ用レジューサ
■マルチクランプ用引口パイプ
■マルチクランプ用JIS変換フランジ
■ゲージポートGP-15型
■取付フランジF型
マルチクランプ・継手部品関係の主な仕様
※本仕様は改良のため、予告なく変更することがあります。

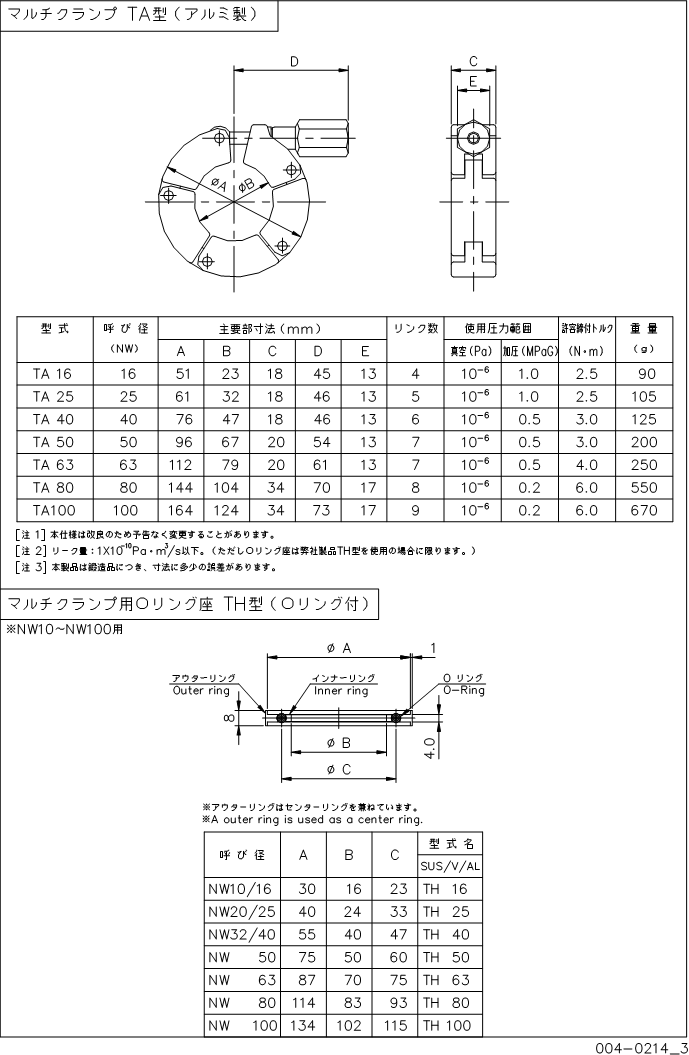

マルチクランプ TA型(アルミ製)

型式 | 呼び径 (NW) |
主要部寸法(mm) | リンク数 | 使用圧力範囲 | 許容締付トルク (N・m) |
重量 (g) |
|||||
A | B | C | D | E | 真空(Pa) | 加圧(MPag) | |||||
TA16 | 16 | 51 | 23 | 18 | 45 | 13 | 4 | 10-6 | 1.0 | 2.5 | 90 |
TA25 | 25 | 61 | 32 | 18 | 46 | 13 | 5 | 10-6 | 1.0 | 2.5 | 105 |
TA40 | 40 | 76 | 47 | 18 | 46 | 13 | 6 | 10-6 | 0.5 | 3.0 | 125 |
TA50 | 50 | 96 | 67 | 20 | 54 | 13 | 7 | 10-6 | 0.5 | 3.0 | 200 |
TA63 | 63 | 112 | 79 | 20 | 61 | 13 | 7 | 10-6 | 0.5 | 4.0 | 250 |
TA80 | 80 | 144 | 104 | 34 | 70 | 17 | 8 | 10-6 | 0.2 | 6.0 | 550 |
TA100 | 100 | 164 | 124 | 34 | 73 | 17 | 9 | 10-6 | 0.2 | 6.0 | 670 |
注1.リーク量:1×10-10Pa・m3/s以下。(ただしOリング座は弊社製品TH型と私用の場合に限ります。)
注2.本製品は鋳造品につき、寸法に多少の誤差があります。
マルチクランプ用Oリング座 TH型(Oリング付)

※アウターリングはセンターリングを兼ねています。
※A outer ring is used as a ceter ring.
※NW10~NW100用 | ||||
呼び径 | A | B | C | 型式名 |
SUS/V/AL | ||||
NW10/16 | 30 | 16 | 23 | TH 16 |
NW20/25 | 40 | 24 | 33 | TH 25 |
NW32/40 | 55 | 40 | 47 | TH 40 |
NW 50 | 75 | 50 | 60 | TH 50 |
NW 63 | 87 | 70 | 75 | TH 63 |
NW 80 | 114 | 83 | 93 | TH 80 |
NW100 | 134 | 102 | 115 | TH100 |

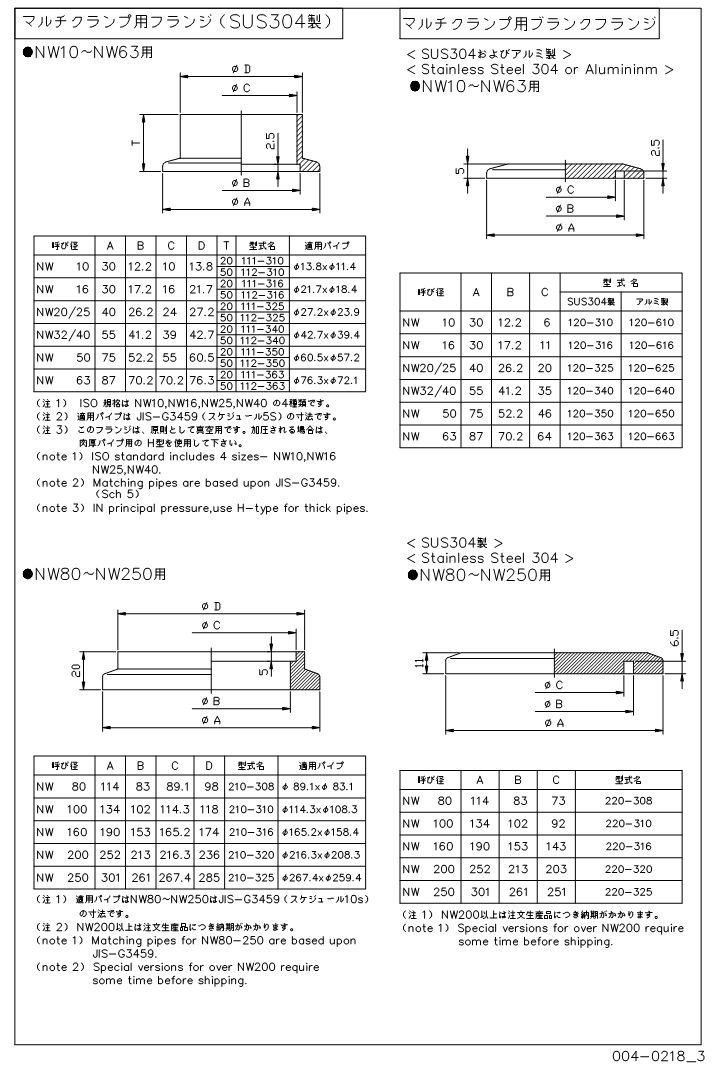

マルチクランプ用フランジ(SUS304製)

●NW10~NW63用
呼び径 | A | B | C | D | T | 型式名 | 適用パイプ |
NW 10 | 30 | 12.2 | 10 | 13.8 | 20 | 111-310 | Φ13.8×Φ11.4 |
50 | 112-310 | ||||||
NW 16 | 30 | 17.2 | 16 | 21.7 | 20 | 111-316 | Φ21.7×Φ18.4 |
50 | 112-316 | ||||||
NW20/25 | 40 | 26.2 | 24 | 27.2 | 20 | 111-325 | Φ27.2×Φ23.9 |
50 | 112-325 | ||||||
NW32/40 | 55 | 41.2 | 39 | 42.7 | 20 | 111-340 | Φ42.7×Φ39.4 |
50 | 112-340 | ||||||
NW 50 | 75 | 52.2 | 55 | 60.5 | 20 | 111-350 | Φ60.5×Φ57.2 |
50 | 112-350 | ||||||
NW 63 | 87 | 70.2 | 70.2 | 76.3 | 20 | 111-363 | Φ76.3×Φ72.1 |
50 | 112-363 |
注1.ISO 規格は NW10,NW16,NW25,NW40 の4種類です。
注2. 適用パイプは JIS-G3459 (スケジュール5S) の寸法です。
注3. このフランジは、原則として真空用です。加圧される場合は、肉厚パイプ用の H型を使用して下さい。
(note 1) ISO standard includes 4 sizes- NW10,NW16,NW25,NW40.
(note 2) Matching pipes are based upon JIS-G3459.(Sch 5)
(note 3) IN principal pressure,use H-type for thick pipes.
●NW80~NW250用
呼び径 | A | B | C | D | 型式名 | 適用パイプ |
NW 80 | 114 | 83 | 89.1 | 98 | 210-308 | Φ89.1×Φ83.1 |
NW 100 | 134 | 102 | 114.3 | 118 | 210-310 | Φ114.3×Φ108.3 |
NW 160 | 190 | 153 | 165.2 | 174 | 210-316 | Φ165.2×Φ158.4 |
NW 200 | 252 | 213 | 216.3 | 236 | 210-320 | Φ216.3×Φ208.3 |
NW 250 | 301 | 261 | 267.4 | 285 | 210-325 | Φ267.4×Φ259.4 |
注1.適用パイプはNW80~NW250はJIS-G3459(スケジュール10s)の寸法です。
注2. NW200以上は注文生産品につき納期がかかります。
(note 1) Matching pipes for NW80-250 are based upon JIS-G3459.
(note 2) Special versions for over NW200 require some time before shipping.
マルチクランプ用ブランクフランジ

<SUS304およびアルミ製 >
< Stainless Steel 304 or Alumininm >
●NW10~NW63用
呼び径 | A | B | C | 型式名 | |
SUS304製 | アルミ製 | ||||
NW 10 | 30 | 12.2 | 6 | 120-310 | 120-610 |
NW 16 | 30 | 17.2 | 11 | 120-316 | 120-616 |
NW20/25 | 40 | 26.2 | 20 | 120-325 | 120-625 |
NW32/40 | 55 | 41.2 | 35 | 120-340 | 120-640 |
NW 50 | 75 | 52.2 | 46 | 120-350 | 120-650 |
NW 63 | 87 | 70.2 | 64 | 120-363 | 120-663 |
<SUS304製 >
< Stainless Steel 304 >
●NW80-NW250用
呼び径 | A | B | C | 型式名 |
NW 80 | 114 | 83 | 73 | 220-308 |
NW 100 | 134 | 102 | 92 | 220-310 |
NW 160 | 190 | 153 | 143 | 220-316 |
NW 200 | 252 | 213 | 203 | 220-320 |
NW 250 | 301 | 261 | 251 | 220-325 |
注1.NW200以上は注文生産品につき納期がかかります。
(note 1) Special versions for over NW200 require some time before shipping.

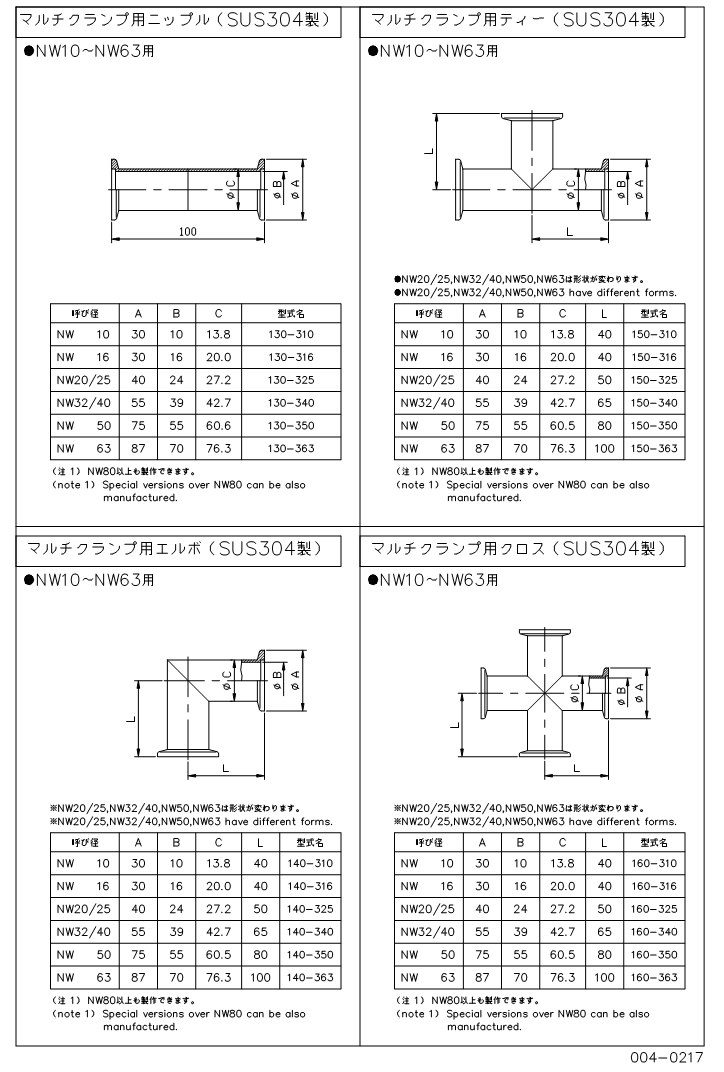

マルチクランプ用ニップル(SUS304製)

●NW10~NW63用
呼び径 | A | B | C | 型式名 |
NW 10 | 30 | 10 | 13.8 | 130-310 |
NW 16 | 30 | 16 | 20.0 | 130-316 |
NW20/25 | 40 | 24 | 27.2 | 130-325 |
NW32/40 | 55 | 39 | 42.7 | 130-340 |
NW 50 | 75 | 55 | 60.6 | 130-350 |
NW 63 | 87 | 70 | 76.3 | 130-363 |
注1.NW80以上も製作できます。
(note 1) Special versions over NW80 can be also manufactured.
マルチクランプ用エルボ(SUS304製)

●NW10~NW63用
※NW20/25,NW32/40,NW50,NW63は形式が変わります。
※NW20/25,NW32/40,NW50,NW63 have different forms.
呼び径 | A | B | C | L | 型式名 |
NW 10 | 30 | 10 | 13.8 | 40 | 140-310 |
NW 16 | 30 | 16 | 20.0 | 40 | 140-316 |
NW20/25 | 40 | 24 | 27.2 | 50 | 140-325 |
NW32/40 | 55 | 39 | 42.7 | 65 | 140-340 |
NW 50 | 75 | 55 | 60.5 | 80 | 140-350 |
NW 63 | 87 | 70 | 76.3 | 100 | 140-363 |
注1.NW80以上も製作できます。
(note 1) Special versions over NW80 can be also manufactured.
マルチクランプ用ティー(SUS304製)

●NW10~NW63用
※NW20/25,NW32/40,NW50,NW63は形式が変わります。
※NW20/25,NW32/40,NW50,NW63 have different forms.
呼び径 | A | B | C | L | 型式名 |
NW 10 | 30 | 10 | 13.8 | 40 | 150-310 |
NW 16 | 30 | 16 | 20.0 | 40 | 150-316 |
NW20/25 | 40 | 24 | 27.2 | 50 | 150-325 |
NW32/40 | 55 | 39 | 42.7 | 65 | 150-340 |
NW 50 | 75 | 55 | 60.5 | 80 | 150-350 |
NW 63 | 87 | 70 | 76.3 | 100 | 150-363 |
注1.NW80以上も製作できます。
(note 1) Special versions over NW80 can be also manufactured.
マルチクランプ用クロス(SUS304製)

●NW10~NW63用
※NW20/25,NW32/40,NW50,NW63は形式が変わります。
※NW20/25,NW32/40,NW50,NW63 have different forms.
呼び径 | A | B | C | L | 型式名 |
NW 10 | 30 | 10 | 13.8 | 40 | 160-310 |
NW 16 | 30 | 16 | 20.0 | 40 | 160-316 |
NW20/25 | 40 | 24 | 27.2 | 50 | 160-325 |
NW32/40 | 55 | 39 | 42.7 | 65 | 160-340 |
NW 50 | 75 | 55 | 60.5 | 80 | 160-350 |
NW 63 | 87 | 70 | 76.3 | 100 | 160-363 |
注1.NW80以上も製作できます。
(note 1) Special versions over NW80 can be also manufactured.

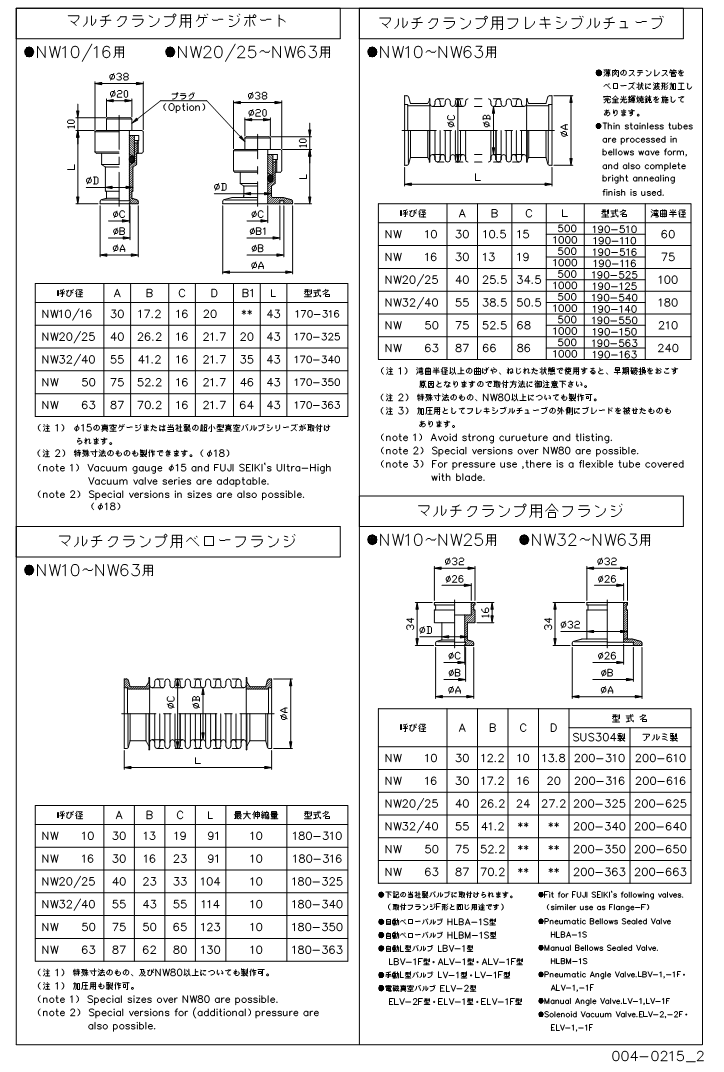

マルチクランプ用ゲージポート

●NW10/16用 ●NW20/25~NW63用
呼び径 | A | B | C | D | BI | L | 型式名 |
NW10/16 | 30 | 17.2 | 16 | 20 | ** | 43 | 170-316 |
NW20/25 | 40 | 26.2 | 16 | 21.7 | 20 | 43 | 170-325 |
NW32/40 | 55 | 41.2 | 16 | 21.7 | 35 | 43 | 170-340 |
NW 50 | 75 | 52.2 | 16 | 21.7 | 46 | 43 | 170-350 |
NW 63 | 87 | 70.2 | 16 | 21.7 | 64 | 43 | 170-363 |
注1.Φ15の真空ゲージまたは当社製の超小型真空バルブシリーズが取付けられます。
注2.特殊寸法のものも製作できます。(φ18)
(note 1) Vacuum gauge 015 and FUJI SEIKI’s Ultra-High Vacuum valve series are adaptable.
(note 2) Special versions in sizes are also possible. (φ18)
マルチクランプ用ベローフランジ

●NW10~NW63用
呼び径 | A | B | C | L | 最大伸縮量 | 型式名 |
NW 10 | 30 | 13 | 19 | 91 | 10 | 180-310 |
NW 16 | 30 | 16 | 23 | 91 | 10 | 180-316 |
NW20/25 | 40 | 23 | 33 | 104 | 10 | 180-325 |
NW32/40 | 55 | 43 | 55 | 114 | 10 | 180-340 |
NW 50 | 75 | 50 | 65 | 123 | 10 | 180-350 |
NW 63 | 87 | 62 | 80 | 130 | 10 | 180-363 |
注1.特殊寸法のもの、及びNW80以上についても製作可。
注2. 加圧用も製作可。
(note 1) Special sizes over NW80 are possible.
(note 2) Special versions for (additional) pressure are also possible.
マルチクランプ用フレキシブルチューブ

●NW10~NW63用
- ・薄肉のステンレス管をベローズ状に波形加工し完全光輝焼鈍を施してあります。
- ・Thin stainless tubes are processed in bellows wave form, and also complete right annealing finish is used.
呼び径 | A | B | C | L | 型式名 | 湾曲半径 |
NW 10 | 30 | 10.5 | 15 | 500 | 190-510 | 60 |
1000 | 190-110 | |||||
NW 16 | 30 | 13 | 19 | 500 | 190-516 | 75 |
1000 | 190-116 | |||||
NW20/25 | 40 | 25.5 | 34.5 | 500 | 190-525 | 100 |
1000 | 190-125 | |||||
NW32/40 | 55 | 38.5 | 50.5 | 500 | 190-540 | 180 |
1000 | 190-140 | |||||
NW 50 | 75 | 52.5 | 68 | 500 | 190-550 | 210 |
1000 | 190-150 | |||||
NW 63 | 87 | 66 | 86 | 500 | 190-563 | 240 |
1000 | 190-163 |
注1.湾曲半径以上の曲げや、ねじれた状態で使用すると、早期破損をおこす原因となりますので取付方法に御注意下さい。
注2. 特殊寸法のもの、NW80以上についても製作可。
注3.加圧用としてフレキシブルチューブの外側にブレードを被せたものもあります。
(note 1) Avoid strong curueture and tlisting.
(note 2) Special versions over NW80 are possible.
(note 3) For pressure use ,there is a flexible tube covered with blade.
マルチクランプ用合フランジ

●NW10~NW25用 ●NW32~NW63用
呼び径 | A | B | C | D | 型式名 | |
SUS304製 | アルミ製 | |||||
NW 10 | 30 | 12.2 | 10 | 13.8 | 200-310 | 200-610 |
NW 16 | 30 | 17.2 | 16 | 20 | 200-316 | 200-616 |
NW20/25 | 40 | 26.2 | 24 | 27.2 | 200-325 | 200-625 |
NW32/40 | 55 | 41.2 | ** | ** | 200-340 | 200-640 |
NW 50 | 75 | 52.5 | ** | ** | 200-350 | 200ー650 |
NW 63 | 87 | 70.2 | ** | ** | 200-363 | 200-663 |
●下記の当社製バルブに取付けられます。(取付フランジF形と同じ用途です)
●自動べローバルブ HLBA-1S型
●自動ベローバルブ HLBM-1S型
●自動L型バルブ LBV-1型
LBV-1F型・ALV-1型・ALV-1F型
●手動型バルブ LV-1型・LV-1F型
●電磁真空バルブ ELV-2型
ELV-2F型・ELV-1型・ELV-1F型
●Fit for FUJI SEIKI’s following valves.(similer use as Flange-F)
●Pneumatic Bellows Sealed Valve.
HLBA-1S
● Manual Bellows Sealed Valve.
HLBM-1S
●Pneumatic Angle Valve.LBV-1,-1F・ALV-1,-1F
●Manual Angle Valve.LV-1,LV-1F
●Solenoid Vacuum Valve.ELV-2,-2F・ELV-1,-1F

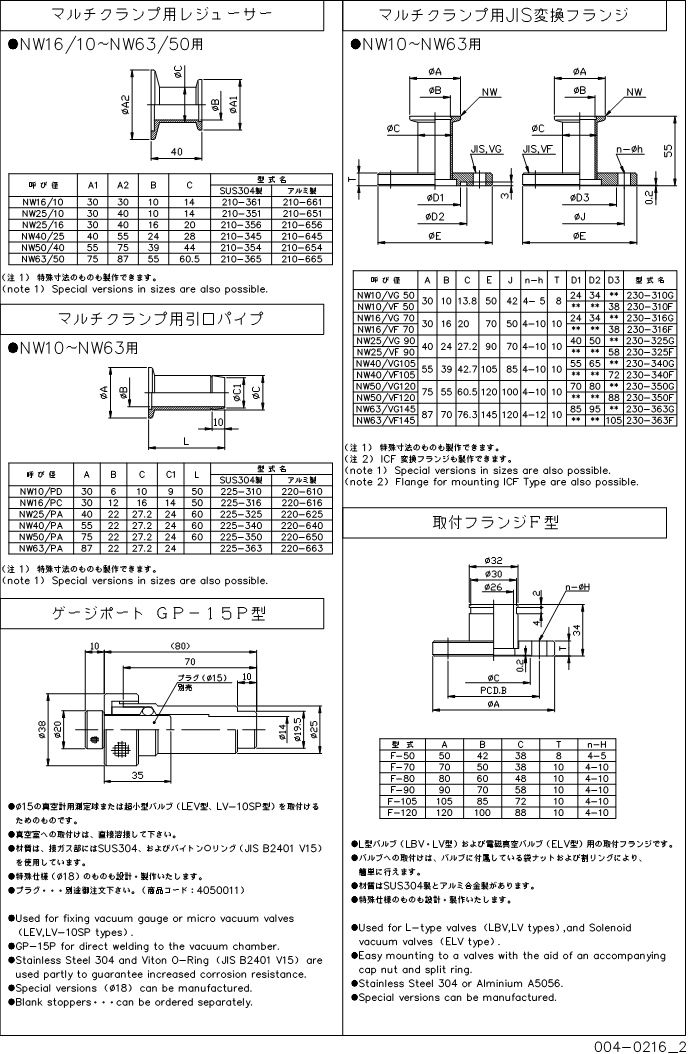

マルチクランプ用レジューサー

●NW16/10~NW63/50用
呼び径 | A1 | A2 | B | C | 型式名 | |
SUS304製 | アルミ製 | |||||
NW16/10 | 30 | 30 | 10 | 14 | 210ー361 | 210-661 |
NW25/10 | 30 | 40 | 10 | 14 | 210-351 | 210-651 |
NW25/16 | 30 | 40 | 16 | 20 | 210ー356 | 210-656 |
NW40/25 | 40 | 55 | 24 | 28 | 210-345 | 210-645 |
NW50/40 | 55 | 75 | 39 | 44 | 210-354 | 210-654 |
NW63/50 | 75 | 87 | 55 | 60.5 | 210-365 | 210-665 |
注1.特殊寸法のものも製作できます。
(note 1) Special versions in sizes are also possible.
マルチクランプ用引口パイプ

●NW10~NW63用
呼び径 | A | B | C | C1 | L | 型式名 | |
SUS304製 | アルミ製 | ||||||
NW10/PD | 30 | 6 | 10 | 9 | 50 | 225-310 | 220-610 |
NW16/PC | 30 | 12 | 16 | 14 | 50 | 225-316 | 220-616 |
NW25/PA | 40 | 22 | 27.2 | 24 | 60 | 225-325 | 220-625 |
NW40/PA | 55 | 22 | 27.2 | 24 | 60 | 225-340 | 220-640 |
NW50/PA | 75 | 22 | 27.2 | 24 | 60 | 225-350 | 220-650 |
NW63/PA | 87 | 22 | 27.2 | 24 | 225-363 | 220-663 |
注1.特殊寸法のものも製作できます。
(note 1) Special versions in sizes are also possible.
マルチクランプ用JIS変換フランジ

●NW10~NW63用
呼び径 | A | B | C | E | J | n-h | T | D1 | D2 | D3 | 型式名 |
NW10/VG 50 | 30 | 10 | 13.8 | 50 | 42 | 4-5 | 8 | 24 | 34 | ** | 230-310G |
NW10/VF 50 | ** | ** | 38 | 230-310F | |||||||
NW16/VG 70 | 30 | 16 | 20 | 70 | 50 | 4-10 | 10 | 24 | 34 | ** | 230-316G |
NW16/VF 70 | ** | ** | 38 | 230-316F | |||||||
NW25/VG 90 | 40 | 24 | 27.2 | 90 | 70 | 4-10 | 10 | 40 | 50 | ** | 230-325G |
NW25/VF 90 | ** | ** | 58 | 230-325F | |||||||
NW40/VG105 | 55 | 39 | 42.7 | 105 | 85 | 4-10 | 10 | 55 | 65 | ** | 230-340G |
NW40/VF105 | ** | ** | 72 | 230-340F | |||||||
NW50/VG120 | 75 | 55 | 60.5 | 120 | 100 | 4-10 | 10 | 70 | 80 | ** | 230-350G |
NW50/VF120 | ** | ** | 88 | 230-350F | |||||||
NW63/VG145 | 87 | 70 | 76.3 | 145 | 120 | 4-12 | 10 | 85 | 95 | ** | 230-363G |
NW63/VF145 | ** | ** | 105 | 230-363F |
注1.特殊寸法のものも製作できます。
注2.ICF 変換フランジも製作できます。
(note 1) Special versions in sizes are also possible.
(note 2) Flange for mounting ICF Type are also possible.
ゲージポート GP-15P型

●Φ15の真空計用測定球または超小型バルブ (LEV型、LV-10SP型)を取付けるためのものです。
●真空室への取付けは、直接溶接して下さい。
●材質は、接ガス部にはSUS304、およびバイトンOリング(JIS B2401 V15)を使用しています。
●特殊仕様(Φ18) のものも設計・製作いたします。
●プラグ・・・別途御注文下さい。(商品コード:4050011)
●Used for fixing vacuum gauge or micro vacuum valves(LEV,LV-10SP types).
●GP-15P for direct welding to the vacuum chamber.
●Stainless Steel 304 and Viton O-Ring (JIS B2401 V15) are used partly to guarantee increased corrosion resistance.
●Special versions (Φ18) can be manufactured.
●Blank stoppers・・・can be ordered separately.
取付フランジF型

型式 | A | B | C | T | n-H |
F-50 | 50 | 42 | 38 | 8 | 4-5 |
F-70 | 70 | 50 | 38 | 10 | 4-10 |
F-80 | 80 | 60 | 48 | 10 | 4-10 |
F-90 | 90 | 70 | 58 | 10 | 4-10 |
F-105 | 105 | 85 | 72 | 10 | 4-10 |
F-120 | 120 | 100 | 88 | 10 | 4-10 |
●L型バルブ(LBV・LV型)および電磁真空バルブ(ELV型)用の取付フランジです。
●バルブへの取付けは、バルブに付属している袋ナットおよび割リングにより、簡単に行えます。
●材質はSUS304製とアルミ合金製があります。
●特殊仕様のものも設計・製作いたします。
●Used for L-type valves (LBV,LV types), and Solenoid vacuum valves (ELV type).
●Easy mounting to a valves with the aid of an accompanying cap nut and split ring.
●Stainless Steel 304 or Alminium A5056.
●Special versions can be manufactured.
